Test d'imprimante 3D : Détermination de la plage d'exposition de la résine Anycubic

Anycubic RERF

Un temps d'exposition optimal est la clé d'une impression 3D réussie sur résine, qui fait référence au temps nécessaire à la résine photosensible liquéfiée pour durcir en une forme solide par une source de lumière UV. Le temps d'exposition varie selon les différentes imprimantes 3D à résine et résines, les tests d'étalonnage du temps d'exposition sont donc une priorité avant l'impression.

Si l'impression en résine est sous-exposée, ce qui signifie que le temps d'exposition est trop court, provoquant des problèmes comme des surfaces molles et collantes avec des détails imparfaits, mauvaise adhérence au lit, delamination et ainsi de suite. Au contraire, s’il est surexposé, l’objet perdra sa précision dimensionnelle et deviendra plus grand que sa taille réelle. Ce boîtier sera mauvais pour imprimer des pièces précises et des modèles d'assemblage qui exigent de petites tolérances.

Pour éviter une sous-exposition ou une surexposition, il est important de s'assurer que la résine est exposée au moment approprié. Dans cet article, nous discuterons d'un test d'impression sur imprimante 3D (Anycubic RERF) pour un temps d'exposition idéal sur Imprimante 3D résine Anycubic.

Qu'est-ce qu'Anycubic RERF

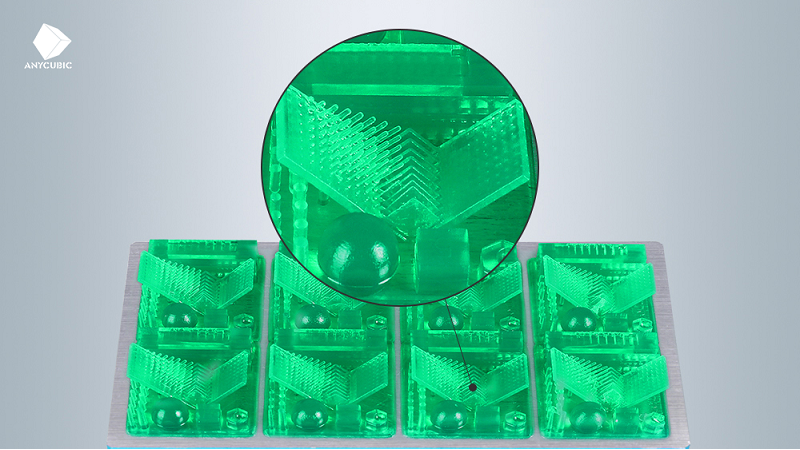

Anycubic RERF
(8 modèles de test avec des temps d'exposition différents)

"R_E_R_F" (Resin Exposure Range Finder), conçu par Anycubic, est un test d'impression permettant de découvrir les paramètres d'exposition parfaits pour différentes résines. Il s'agit d'un outil utile et pratique, car un fichier GCODE tranché exclusif est disponible pour tester l'exposition sur chaque imprimante Anycubic.

De plus, l'outil vous fait gagner beaucoup de temps et de résine pour calibrer votre imprimante avec moins d'essais et d'erreurs, car 8 tests d'impression avec des temps d'exposition différents en une seule impression vous permettent de comparer et de décider quel sera le meilleur temps d'exposition. ;Tout ce que vous avez à faire est d'insérer la clé USB, versez Résine UV, et attendez le résultat. À propos, il est recommandé de maintenir la température de la résine entre 20 et 35 °C pendant l'impression, sinon des températures basses pourraient réduire la qualité d'impression.

Il convient de noter que :

  • N'utilisez PAS le même fichier pour les différents types d'imprimantes Anycubic.
  • N'oubliez pas de NE PAS changer le nom de fichier "R_E_R_F", car l'imprimante 3D Anycubic ne peut reconnaître que CE nom de fichier pour exécuter la fonction.
  • Pour la même raison, ne nommez PAS les autres fichiers comme "R_E_R_F".

Où télécharger Anycubic RERF

  • Dans la clé USB d'origine fournie avec l'appareil.
  • À partir de la page "Micrologiciel et amp; Logiciel » sur le site officiel d'Anycubic, sélectionnez et téléchargez le fichier GCODE en fonction de votre modèle d'imprimante.

Comment utiliser Anycubic RERF

Anycubic RERF in Slicer
(The numbers on the models indicate their order)

Étape 1 : Importez le fichier R_E_R_F dans le logiciel de découpage.

Il y a 8 modèles dans le fichier et chacun d'eux est numéroté sous les rampes, pour permettre aux utilisateurs de les suivre et de les enregistrer. Le temps d'exposition pour le modèle n°1 est égal au « temps d'exposition normal (s) » dans les paramètres de découpage (exclure le temps d'exposition inférieur), et le temps d'exposition pour les autres modèles sera augmenté d'un incrément de « Ts » par la suite.< /p>

Par exemple, lorsque le temps d'exposition normal est réglé sur 1,5 s et que l'incrément de temps suivant est de 0,25 s. Le temps d'exposition du modèle n°1-8 est indiqué ci-dessous.

 Nombre Durée(s) d'exposition
1 1,5s
2 1,75s
3 2s
4 2,25s
5 2,5s
6 2,75s
7 3s
8 3,25s

Avis :

  • Le temps d'exposition par défaut et l'incrément de temps dans le fichier de test varient selon la machine. Vous pouvez vérifier le paramètre spécifique depuis Manuel d'utilisation de la machine.
  • Le temps d'exposition par défaut du modèle n°1 dans le fichier de test peut être modifié dans slicer en fonction de votre demande. Et cette action sera valable lors de l'impression.
Anycubic RERF Comparison

Étape 2 : nettoyez les modèles de test après l'impression et comparez le résultat.

Comparez la qualité de la surface, y compris les détails positifs et négatifs. Le premier fait référence à certaines zones du modèle de test qui dépassent de la surface comme des ponts, des aiguilles, des épingles... Le second fait référence aux trous, rainures, interstices en forme de bosses du motif d'échecs... Plus la résine est exposée longtemps à la lumière UV, plus les détails négatifs seront réduits. Comme la résine aura plus de temps pour croître et se solidifier, la bosse sera remplie de résine. Dans l'ensemble, si les détails de la surface sont précis, tels que des bords nets et des bordures claires, cela indique que le temps d'exposition est approprié.

Anycubic RERF Comparison
(Faites une comparaison de modèle A&B par exemple)
  • Le modèle A comporte davantage de trous et moins de cylindres. Si vous imprimez selon le paramètre du modèle A, plus de détails du modèle peuvent être imprimés avec un risque élevé d'échec.
  • Le modèle B comporte moins de trous et plus de cylindres. Si vous imprimez selon le paramètre du modèle B, le modèle peut être imprimé avec succès mais avec certains détails perdus.

De plus, après avoir comparé les résultats, choisissez un modèle approprié comme paramètre de référence pour calibrer votre imprimante. Si aucun d'entre eux ne peut être choisi, il est suggéré d'ajuster le "temps d'exposition normal" dans le slicer.
