Comment affiner le décalage Z sur une imprimante 3D

Êtes-vous confronté à des problèmes de déformation de la première couche de votre impression ou de non-adhérence au lit ? Il est très probable que le décalage Z de votre imprimante soit à l'origine du problème. Il est donc important de le vérifier immédiatement. Si vous êtes nouveau dans l'impression 3D FDM et que vous n'avez aucune idée de ce qu'est le décalage Z, cet article vous expliquera de quoi il s'agit et sa signification. De plus, il vous guidera sur la façon d’ajuster le décalage Z de l’imprimante 3D.

Qu'est-ce que le Z-Offset sur une imprimante 3D ?

Z-offset

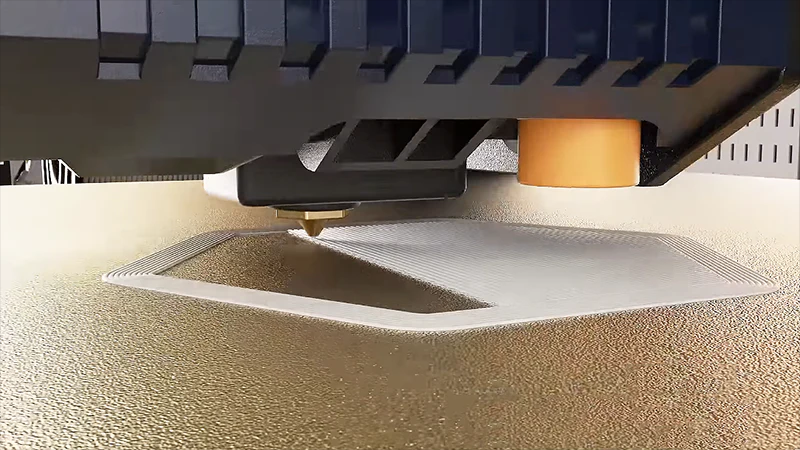

Le décalage Z de l'impression 3D fait référence à la distance entre la buse de l'imprimante et la plaque de construction. Le calibrage du décalage Z est crucial pour garantir un positionnement précis pour l'impression et favoriser une bonne adhérence de la première couche. Vous devez souvent calibrer le décalage Z de votre imprimante, notamment lors de la configuration initiale de votre imprimante. De plus, lorsque vous rencontrez des problèmes lors de l'impression qui peuvent avoir un impact négatif sur la qualité d'impression, comme une première couche médiocre, une hauteur de couche incohérente ou un colmatage des buses, ce sont des signaux qui vous permettent d'ajuster votre décalage Z. Même lors du changement de matériaux, de la modification des paramètres de hauteur de couche ou du remplacement de la buse, il est également nécessaire de recalibrer le décalage Z.

Signaux pour ajuster le Z-Offset de l'imprimante 3D:

Problèmes de première couche : problèmes tels que le pied d'éléphant, le décalage de couche et les ondulations de la première couche.
Buse bouchée : hauteur de couche incohérente différente de celle attendue.
Remplacement des composants : après avoir remplacé le matériel lié au foyer ou à la tête d'impression, il est nécessaire de remettre à niveau et d'ajuster la hauteur de l'axe Z.

    Qu'est-ce qui peut affecter les résultats de l'étalonnage du décalage Z ?

    Z-offset 3D Printing

    Ajuster le décalage Z équivaut à ajuster la distance entre la buse et la plaque de construction. Lorsque la buse est trop proche de la plaque de construction, cela peut entraîner un colmatage de la buse et un frottement de la buse contre la plaque de construction, pouvant potentiellement endommager les pièces. À l’inverse, si la buse est trop haute, cela peut entraîner des problèmes tels qu’une déformation de l’impression 3D, une adhérence insuffisante au lit ou une séparation des couches.

    Tous les facteurs qui affectent cette distance (la buse et la plaque de construction) auront un impact sur les résultats d'étalonnage. Les facteurs d'influence incluent non seulement la buse et la plaque de construction elles-mêmes, mais également les types de matériaux que vous utilisez.

    • Un foyer de niveau est une condition préalable au réglage du décalage Z. Plus le lit est plat, plus l'étalonnage du décalage Z peut être précis. Ainsi, nivelez le lit de l’imprimante 3D avant l’étalonnage du décalage Z.
    • Le diamètre de la buse peut avoir un impact sur le décalage Z que vous définissez. Les buses de plus grand diamètre peuvent nécessiter un décalage Z plus grand en raison de l'extrusion accrue, tandis que les buses plus petites peuvent nécessiter une valeur plus petite.
    • Différents types de matériaux peuvent influencer l'étalonnage du décalage Z. En effet, leurs diamètres variables peuvent avoir un impact sur le volume d'extrusion du matériau fondu.
    • Les problèmes matériels sont des problèmes mécaniques pouvant affecter la précision du décalage Z. Tout composant desserré, mal aligné ou vieillissant peut avoir un impact sur la précision d’impression de l’imprimante.

      Comment puis-je ajuster correctement le décalage Z ?

      Avant de régler le décalage Z, il est essentiel de mettre à niveau le lit de l'imprimante pour un calibrage réussi du décalage Z. Vous devez effectuer un nivellement automatique du lit ou niveler manuellement le lit, en fonction de la fonctionnalité de votre imprimante 3D, pour vous assurer que le lit de l'imprimante est de niveau.

      Les méthodes de nivellement du lit présentent des avantages et des inconvénients distincts. Le nivellement manuel du lit prend souvent du temps et requiert des compétences. D’un autre côté, le nivellement automatique du lit est pratique et peut être activé d’une simple pression sur un bouton. Un bon exemple de nivellement automatique du lit se trouve dans Anycubic Kobra 2 Neo, il utilise une sonde Z qui est un petit cylindre métallique dans la tête d'impression. La sonde mesure la distance entre elle et le lit de l'imprimante. Si la sonde détecte systématiquement la même distance en chaque point du lit, cela indique que le lit est correctement nivelé.

      1. Ajustement manuel du décalage Z

      Calibrate Z-offset manually

      Après la mise à niveau du lit, placez un morceau de papier sur le lit d'impression pour vérifier si votre machine nécessite un calibrage du décalage Z. Tirez doucement sur le papier et si vous ressentez une légère résistance, cela indique que le décalage Z est peut-être correctement ajusté. Sinon, ajustez la valeur du décalage Z. Pour vérifier le résultat, vous pouvez imprimer un modèle de test de petite taille.

      La plupart des imprimantes, y compris toutes les imprimantes 3D de la série Anycubic Kobra, permettent aux utilisateurs d'affiner directement la valeur du décalage Z sur l'écran de l'imprimante. Cette fonctionnalité permet un accès plus facile et un réglage intuitif du décalage Z, améliorant ainsi l'expérience utilisateur.

      2. Ajustement automatique du décalage Z

      Smart Z-offset

      Choisissez une imprimante dotée d’un réglage automatique du décalage Z. Par exemple, Anycubic Kobra 2 Neo contient un module intelligent. Ce module comprend une sonde Z qui peut effectuer avec précision un nivellement automatique du lit, déterminant la position zéro de l'axe Z de la plaque de construction. Ensuite, trouvez la position zéro de la buse en utilisant la buse pour déclencher l'interrupteur du module intelligent. Enfin, une valeur d'étalonnage du décalage Z est générée en comparant la différence entre ces deux positions zéro, permettant un ajustement automatique du décalage Z. Certes, cela permet également aux utilisateurs d'affiner manuellement le décalage Z à l'aide de l'écran de l'imprimante en fonction de leurs préférences. La combinaison du nivellement automatique et du décalage Z intelligent constitue le dernier système LeviQ 2.0 développé par Anycubic.

      La série Anycubic Kobra 2 comprend Kobra 2 Pro, Max, Plus et Neo ; ils sont tous conçus avec le module Smart Z-offset et prennent également en charge les valeurs de compensation personnalisées de l'axe z. Ces quatre imprimantes FDM ont été entièrement mises à niveau pour améliorer la stabilité d'impression et la facilité d'utilisation. Anycubic Kobra 2 Pro imprime à des vitesses allant jusqu'à 500 mm/s et la taille d'impression de Kobra 2 Max peut atteindre 500 x 420 x 420 mm, pour répondre aux besoins des différents utilisateurs et garantir la qualité d'impression et une expérience d'impression fluide.

      3. Ajustement du logiciel Slicer du décalage Z

      Cura Z-offset

      Vous pouvez calibrer le décalage Z à l'aide d'un logiciel de découpe. En prenant Ultimaker Cura 5.1.0 comme exemple, recherchez « Marketplace » dans le coin supérieur droit de l'interface, puis installez un plugin appelé « Z Offset Setting ». Une fois que vous avez téléchargé le plugin, vous pouvez rechercher "Z offset" dans les paramètres d'impression ou l'obtenir dans le menu "Build Plate Adhesion" puis l'activer.

      Pensée finale

      Le réglage du décalage Z est un processus simple qui peut faire une différence significative dans la qualité de votre impression. Il est souvent négligé par les débutants, mais son importance ne doit pas être sous-estimée. L'obtention d'un calibrage précis du décalage Z peut être affectée par le nivellement du plateau et par des problèmes mécaniques, ce qui rend nécessaire une vérification régulière du matériel de l'imprimante lors de la maintenance de routine. Pour définir le décalage Z, vous pouvez facilement y accéder via l'écran de l'imprimante ou le logiciel de découpe. Cependant, les imprimantes équipées d'une fonction intelligente de décalage Z offrent la méthode la plus simple et la plus rapide parmi toutes les options de réglage. Enfin, le téléchargement d'un test d'impression de décalage Z peut vous aider à vérifier si vous utilisez le bon décalage Z.
